Belajar SketchUp hari #11 - Membuat Ketebalan menggunakan Extention Shell

Hai, hari ini kita akan belajar menggunakan Extention untuk membuat sebuah model.
Extention adalah program tambahan yang disediakan oleh komunitas skecthup, yang akan membuat kerjaan kita menggambar lebih mudah, lebih cepat dan sebagainya.

Contohnya adalah extention ayng akan kita pakai ini, namanya Shell.
gunanya untuk membuat ketebalan sebuah object atau model.

Extention Warehouse: Shell

Cara mendapatkan extention ini tidak sulit, kamu tinggal klik toolbar Extention Warehouse, yang biasanya ada dipojok kanan atas:

Maka sketchup akan menampilkan kotak dialog extention Warehouse

Tinggal ketikkan saja Shell pada isian search diatas: Shell dan akan muncul beberapa pilihan extention.

Kita lihat Extention Shell ada diposisi paling atas. langsung saja klik Shell

dan klik Download. maka extention akan dinstall kedalam sketchUp. dan siap digunakan. cara ngeceknya juga mudah. klik menu Tool > Shell

Cara menggunakan Shell untuk membuat ketebalan

dibawah ini kita akan coba buat ketebalan menggunakan Shell yang barusaja kita download dan install.

Lihatlah model yang saya buat dibawah ini:

ya, ini adalah gambar sebuah cylinder, tentu kamu bisa buatnya kan?
Pakai Tool Circle dan Presspull keatas.

Lalu hapus bagian atasnya

Supaya Shell bekerja, modelnya harus dibuat group dulu atau dibuat components.
caranya tinggal seleksi > klik kanan > make Group

Kalau sudah jadi group seperti ini kelihatannya:

Tinggal klik menu Tool > Shell

ketik ketebalan yang diinginkan, saya ketik 0.2 mtr
maka jadilah ketebalan yang saya inginkan.

keren ya, hehe...

Saya masih ada satu lagi model yang bisa kamu berikan ketebalan, yaitu sebuah model mirip gentong / tempat air.

cara buatnya sama, seperti diatas.
Oiya file latihan bisa kamu download di Halaman File Download, dan sampai jumpa besok, untuk latihan SketchUp yang lebih asik.
Wassalam..

Belajar SketchUp hari #10 - membuat komponen Jendela yang menembus tembok

Hai, hari kita akan belajar membuat sebuah komponen jendela yang otomatis menembus tembok. kedengarannya asik ya, ok. Langsung saja kita mulai.

Membuat Komponen jendela

Pertama Tentu saja kita siapkan Temboknya dulu, saya buat dengan ukuran 3Mtr x 2.5 Mtr tebal tembok 15 cm.
Lihat punya saya:

2. Buat guide line menggunakan tool meteran, gunanya supaya jendela sebelah luar dan sebelah dalam bisa sejajar.

Setelah itu buat sebuah rectang ukuran 0.5 Mtr x 0.5 Mtr sebagai ukuran jendelanya.
3. Presspull kearah dalam, kira-kira setengah dari tebal tembok, kalau ini sy presspull 10 cm / 0.1 Mtr.

ok, kalau sudah dikasih material Kaca, supaya nantinya bisa tembus pandang.
cara memberikan Material sudah pernah sy buat postingannya ya, disini: cara Membuat, edit, dan apply material.

4. Seleksi semua face jendela, dan klik kanan > Make Components

Pastikan settingannya:
- Glue to Any
- Cut opening
- replace selection with components

5. ok, waktunya membuat jendela pada sisi dalam.
Buat rectang dengan ukuran yang sama dan presspull sedalam setengah tebal dinding

presspull

yang sisi dalam ini, face yang nempel pada material kaca harus dihapus. caranya tinggal klik dan tekan delete.

6. ok, tinggal seleksi 4 sisi jendela yang didalam ini dan klik kanan > Make Components

Settingannya sama dengan komponen jendela yang diarah luar.
nah, sekarang kita punya 2 macam komponen, bagian luar dan bagian dalam.
supaya otomatis, keduanya tinggal digabungin saja menjadi satu, supaya mudah penggunaannya.

Caranya tinggal seleksi kedua jendela (luar dan dalam) klik kanan > Make components.

jadilah komponen ke-3 dimana terdisi dari gabungan jendela luar dan jendela dalam.

Cara pakainya gampang, tinggal buka Jendela Components, dan drag kearah tembok untuk membuat jendelanya.
Lihat punya saya:

Asik ya, hehe..
Teknik ini akan sangat membantu waktu kita membuat desain rumah yang punya banyak pintu dan jendela.

File Latihan sudah saya sediakan di Halaman Download File Latihan..
Wassalam..

Belajar SketchUp hari #9 - Membuat gambar pintu dengan Profile

Hai, menginjak hari ke-9 ini kita akan membuat sebuah desain pintu. tidak hanya daun pintu biasa, tapi kita akan buat sebuah profile ditengah pintu itu supaya lebih bagus.

Lihatlah penampakan hasil jadinya dibawah ini:

Cara buatnya gampang kok:

Membuat Gambar Pintu dengan Profile di tengah

1. Buat dulu rectang dan Presspull keatas

2. Buat lagi rectang ditengah daun pintu, menggunakan Tool Offset. Rectang ini nantinya berfungsi sebagai Path dalam pembuatan profile nanti.

3. Sebelum buat profile / shape, terlebih dulu object pintunya harus kita group dulu supaya profile yang kita buat nantinya tidak nempel ke pintu.
caranya seleksi pintunya, > klik kanan > make Group.

4. Buat dulu garis bantu menggunakan tool meteran, dan buatlah bentuk profilenya. bentuk profilenya terserah kamu, yang penting kelihatan bagus.

5. Geser bentuk profile kearah atas supaya tidak nempel ke pintu.

6. Klik kanan pada pintu > Explode.
ini supaya pintunya bisa diedit ( keluar dari mode group)

7. sekarang waktunya buat Profile.
langkah pertama, double klik pada area tengah pintu, ini untuk menseleksi 2 sisi surface.

langkah kedua aktifkan tool Follow Me

Langkah ketiga, pilih profile yang kita buat tadi.
Baamm..! profile langsung jadi ditengah Pintu.

Mudah ya, hehe...

supaya lebih mudah, saya dah sediakan file latihannya di Halaman Download File Latihan.
sampai ketemu di Latihan selanjutnya.
Oiya Materi lengkap Belajar sketchUp bisa kamu temukan di Halaman Belajar SkectUp
trims..

Belajar SketchUp Hari #8 - Bermain dengan Follow Me Tool

Hai, hari ini kita akan bermain-main dengan tool yang dinamakan Follow Me. Tool ini mirip dengan Sweep di Autocad, dimana kita membuat Object Solid dengan sebuah profile dan Path.

Dalam Follow me, Profile akan ditarik sepanjang Path untuk menghasilkan model yang diinginkan.
Follow me banyak dipakai untuk membuat model Railing tangga, bolatan seperti bola ataupun model Melingkar Lainnya (mirip tool Lathe dalam Autocad)

Membuat gambar Railing tangga di SketchUp

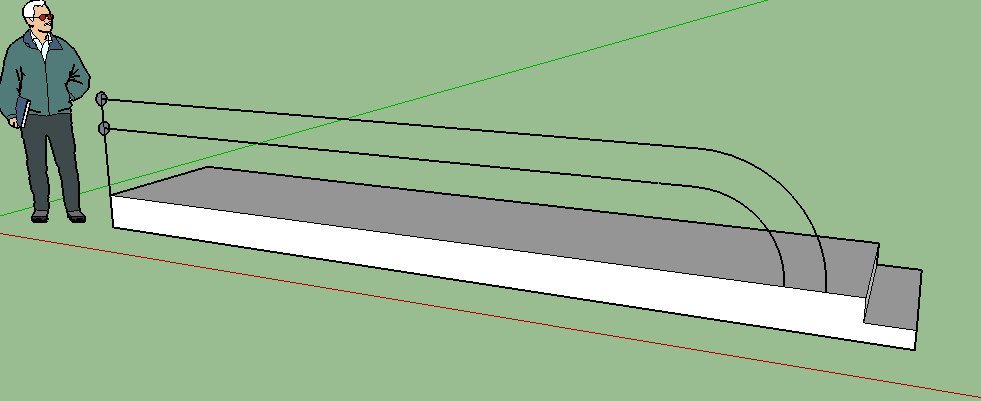

Lihatlah gambar dibawah ini:

Gambar diatas adalah materi belajar kita yang pertama. Jadi kita akan membuat sebuah railing seperti Pipa menggunakan Tool Follow ME.

Cara buatnya mudah
1. Klik toolbar Follow Me

2. Klik pada profile (object lingkaran dekat orang)
3. Gerakkan cursor sepanjang jalur Path (garis) sampai ujung sebelah kanan. dan Klik diujung garis.
Lihat hasil yang saya buat:

Ulangi untuk profile sebelah atas.

Gampang ya... hehe..

Membuat bentuk melingkar / Lathe dengan SketchUp

Selain untuk membuat railing, Follow me juga sering digunakan untuk membuat benda melingkar seperti Bola, atau seperti botol, Dll. kalau di Autocad sih, namanya Lathe. Jadi pada dasarnya FOllow me ini tool gabungan antara Sweep dan Lathe di Autocad.

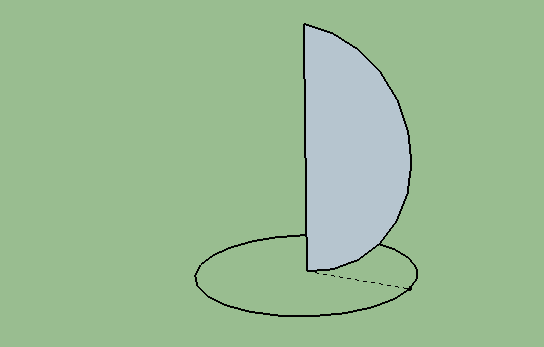

Lihatlah gambar dibawah ini:

Dengan menggunakan Tool Follow Me akan menjadi sebuah bola.

dan satu lagi:

dengan menggunakan Tool Follow Me bisa menjadi sebuah Cylinder. Lihatlah hasilnya:

Demikianlah beberapa fungsi dari perintah Follow me. mudah-mudahan bisa difahami.

Oiya untuk file Latihannya bisa kamu download gratis di Halaman Download File Latihan.
Untuk latihan selengkapnya bisa kamu lihat di halaman Belajar SketchUp

Trims..

Belajar SketchUp hari #7 - Bermain dengan Array Membuat Gambar Pagar Rumah

Hai, hari ini kita akan menambah skill modelling kita dengan Perintah Array.
Array yaitu mengcopy object secara banyak dan cepat. Tidak seperti perintah copy yang hanya bisa mengcopy 1 object, dengan Array kita bisa mengcopy banyak sekaligus, tergantung berapa nilai yang kita masukkan.

Berbeda dengan program Modelling lainnya, misalnya Autocad, di SketchUp kita tidak menemukan Perintah untuk membuat Array, jadi bagaimana kita akan membuat sebuah Array?

Persiapan Model sebelum Array - Gambar Pagar

Sebelum kita membuat Array, ada baiknya kita buat dulu model yang akan kita buat Array. jadi kita akan membuat sebuah Model Pagar untuk latihan Array ini.

Ada teknik baru waktu kita membuat model persiapan ini, jadi ikuti saya step by step ya..

1. Buatlah sebuah tiang dengan cara buat Rectangle uk 0.1x0.1 Mtr dan di PressPull keatas 1 Mtr

2. Sebelum buat palang, buat dulu Guide Line supaya palangnya nanti posisinya pas ditengah. Lihatlah ukurannya ya, supaya tidak salah.

3. Sebelum kita buah object Rectangle pada garis guide line, ada baiknya kita buat Tiangnya menjadi komponen terpisah supaya nantinya palangnya tidak menempel pada tiang ( bisa dicopy keatas)

Caranya klik kanan pada tiang, > Select All Connected ( supaya tiangnya terseleksi semua)

Lalu Klik kanan lagi > Make Component

Beri nama komponen tadi : Tiang

Dengan cara begitu, kita punya sebuah komponen. Barulah kita bebas menggambar komponen selanjutnya, yaitu sebuah Palang.

4. Buatlah sebuah Rectangle dan Presspull setinggi 1 Mtr

Buatlah palang itu sebuah komponen, caranya Seleksi Part palangnya lalu klik kanan > Make Component.
Beri nama Palang.

5. Klik komponen Palang, lalu pilih tool Move + tahan tombol CTRL > geser keatas, jangan diklik, ketikkan angka 0.5 untuk mengcopy palang ini keatas setinggi 0.5 Mtr

Hapus Guide line.
Untuk melihat hasil kita buat 3x komponen, Bukalah sebuah Windows namanya Outliner. Letaknya di Menu Window > Outliner.

6. Sekarang tinggal buat Anak pagernya.
sebelumnya siapkan dulu Guide line dari palang bawah : 0.1 Mtr dan dari palang atas: 1 Mtr, lalu buatlah rectang ukuran 0.1 x 0.8 Mtr

Tambahkan Garis dibagian atas, dan Presspull sebanyak 0.02 Mtr

Nah, dengan begini persiapan kita membuat Array sudah selesai.

Perintah Array di SketchUp

Array sebenarnya mudah sekali, caranya sama waktu kita mengcopy komponen palang keatas, yaitu dengan cara Tahan tombol Ctrl + Move tool > ketikkan jarak komponen yang mau dicopy.
Kalau Array, setelah ketik jarak, tambah lagi dengan jumlah

Contoh:
*3

ini artinya kita mengcopy komponen sebanyak 3x dengan jarak 0.2 Mtr.

Lihatlah komponen anak pagar yang sudah saya beri perintah Array ini:

Gampang kan, hehe...
Oiya, file untuk latihannya tersedia di Halaman Download.  dan untuk latihan SketchUp lainnya, bisa kamu temukan di Halaman Belajar SketchUp.

Selamat mencoba.. dan Tetap Semangat..!

Wassalam..
