Hai, hari ini kita akan menambah skill modelling kita dengan Perintah Array.
Array yaitu mengcopy object secara banyak dan cepat. Tidak seperti perintah copy yang hanya bisa mengcopy 1 object, dengan Array kita bisa mengcopy banyak sekaligus, tergantung berapa nilai yang kita masukkan.
Berbeda dengan program Modelling lainnya, misalnya Autocad, di SketchUp kita tidak menemukan Perintah untuk membuat Array, jadi bagaimana kita akan membuat sebuah Array?
Persiapan Model sebelum Array - Gambar Pagar
Sebelum kita membuat Array, ada baiknya kita buat dulu model yang akan kita buat Array. jadi kita akan membuat sebuah Model Pagar untuk latihan Array ini.Ada teknik baru waktu kita membuat model persiapan ini, jadi ikuti saya step by step ya..
1. Buatlah sebuah tiang dengan cara buat Rectangle uk 0.1x0.1 Mtr dan di PressPull keatas 1 Mtr

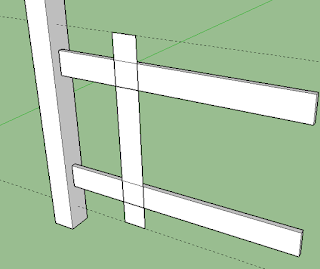

2. Sebelum buat palang, buat dulu Guide Line supaya palangnya nanti posisinya pas ditengah. Lihatlah ukurannya ya, supaya tidak salah.
3. Sebelum kita buah object Rectangle pada garis guide line, ada baiknya kita buat Tiangnya menjadi komponen terpisah supaya nantinya palangnya tidak menempel pada tiang ( bisa dicopy keatas)
Caranya klik kanan pada tiang, > Select All Connected ( supaya tiangnya terseleksi semua)
Lalu Klik kanan lagi > Make Component
Beri nama komponen tadi : Tiang
Dengan cara begitu, kita punya sebuah komponen. Barulah kita bebas menggambar komponen selanjutnya, yaitu sebuah Palang.
4. Buatlah sebuah Rectangle dan Presspull setinggi 1 Mtr
Buatlah palang itu sebuah komponen, caranya Seleksi Part palangnya lalu klik kanan > Make Component.
Beri nama Palang.
5. Klik komponen Palang, lalu pilih tool Move + tahan tombol CTRL > geser keatas, jangan diklik, ketikkan angka 0.5 untuk mengcopy palang ini keatas setinggi 0.5 Mtr
Hapus Guide line.
Untuk melihat hasil kita buat 3x komponen, Bukalah sebuah Windows namanya Outliner. Letaknya di Menu Window > Outliner.
6. Sekarang tinggal buat Anak pagernya.
sebelumnya siapkan dulu Guide line dari palang bawah : 0.1 Mtr dan dari palang atas: 1 Mtr, lalu buatlah rectang ukuran 0.1 x 0.8 Mtr
Tambahkan Garis dibagian atas, dan Presspull sebanyak 0.02 Mtr
Nah, dengan begini persiapan kita membuat Array sudah selesai.
Perintah Array di SketchUp
Array sebenarnya mudah sekali, caranya sama waktu kita mengcopy komponen palang keatas, yaitu dengan cara Tahan tombol Ctrl + Move tool > ketikkan jarak komponen yang mau dicopy.Kalau Array, setelah ketik jarak, tambah lagi dengan jumlah
Contoh:
*3
ini artinya kita mengcopy komponen sebanyak 3x dengan jarak 0.2 Mtr.
Lihatlah komponen anak pagar yang sudah saya beri perintah Array ini:
Gampang kan, hehe...
Oiya, file untuk latihannya tersedia di Halaman Download. dan untuk latihan SketchUp lainnya, bisa kamu temukan di Halaman Belajar SketchUp.
Selamat mencoba.. dan Tetap Semangat..!
Wassalam..
